摘要：從連接器的重要基礎材料之一銅及銅合金帶組織性能出發，分析了該性能與連接器耐久性的相關性。銅及銅合金帶的織構組織和晶粒尺寸與連接器耐久性能直接相關。

耐久性是連接器可靠性的一個重要參數。對于如何測試連接器的耐久性，國內外都制定了相應的標準，如國外的EIA-364-09C和國內GB/T5095—1997（等效于IEC512—1993）。由于耐久性測試屬于破壞性試驗，需要較多的時間和成本，電子元件廠或成品廠在產品的型式試驗、驗證階段使用該測試方法。為了保證連接器的耐久性，連接器行業設計者多采用***大應力方法或名義應力法設計連接器的結構。即通過有限元等設計方法保證在使用過程中的***大應力或名義應力小于材料的屈服強度，并根據應力-壽命曲線（S-N曲線）計算連接器的耐久性。雖然***大應力方法或名義應力法在理論上解決了連接器的耐久性的計算問題，但在實際連接器的使用中，卻常常出現連接器的耐久性與理論數據不一致的現象，給使用者帶來了不必要的損失。如何解決這個品質隱患，是連接器制造廠商及使用者需要共同面對的問題。

國內外學者從連接器設計選材參數、正向力或插拔力、電鍍材料、表面粗糙度、潤滑條件等方面出發，對提高連接器耐久性做了大量研究。銅及銅合金帶是連接器***重要的基礎材料之一，但對銅及銅合金帶的本身性能與連接器的耐久性相關性研究較少。

1 連接器端子結構

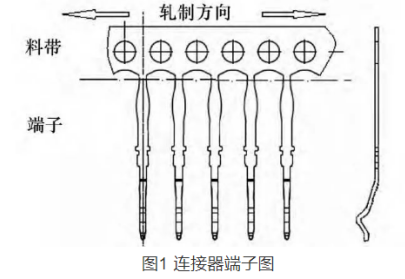

連接器的端子一般具有需求量大、超薄、形狀復雜、精度高等特點，通常采用連續模料帶的形式在高速精密沖床上沖壓制成。端子一般由頭部彎曲結構和細長懸臂結構組成，如圖1所示。

為了提高生產效率和節省成本，經過高速?zèng)_壓和電鍍后，在連接器裝配工序，生產者才將端子從料帶上裁切下來進行組裝。

2 銅及銅合金帶組織及特性
經過多年的銅合金帶制造的發展，連接器用銅及銅合金帶主要制造方法可以簡述為：半連續鑄造或連續鑄造、銑毛坯面、多次軋制（包括多次熱處理）、精整、表面處理等生產工序。由于銅及銅合金帶的軋制加工過程是沿著軋制方向的單向軋制，隨著軋制變形程度的增大，銅及銅合金帶的晶體逐漸形成軋制織構。再加上軋制后熱處理的不同和熱處理前軋制變形程度的不同，銅及銅合金帶的晶體會出現不同的再結晶織構。

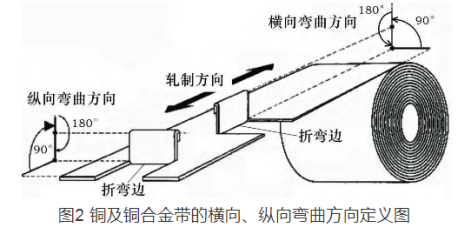

織構會給銅及銅合金帶不同方向的物理及力學性能帶來不一致現象，即各向異性。如在國內外研究和實踐證明，銅及銅合金帶材縱向彎曲方向（Good?Way）和橫向彎曲方向（Bad?Way）的彎曲性能存在較大差異，一般情況下，銅及銅合金帶材縱向性能好于橫向性能。銅及銅合金帶的橫向彎曲方向（Bad?Way）和縱向彎曲方向（Good Way）定義見圖2。

在國內標準YS/T 1041—2015《汽車端子連接器用銅及銅合金帶》和GB/T 26007—2010《彈性元件和接插件用銅帶》，及其美國ASTM B888/888M-13《電連接器或彈簧觸點生產用銅合金帶材的標準規范》都明確定義了銅及銅合金帶材的縱向、橫向彎曲參數的不同。銅及銅合金帶在彎曲變形時，外側表面發生類似拉伸試驗的變形。彎曲過程中外側表面層拉伸不斷增加，逐漸產生彈性變形、塑性變形直至開裂。銅及銅合金帶材的縱向彎曲性能優于橫向彎曲性能，也表明銅及銅合金帶材的縱向抗拉強度或屈服強度優于橫向方向，并得到大量的試驗證明。

3 相關性研究

3.1橫向方向的屈服強度

由于國家標準GB/T 26007—2010和YS/T 1041—2015等規定的銅及銅合金帶的抗拉強度、屈服強度都是縱向方向的參數。連接器設計者在設計連接器壽命時，都以縱向方向的參數為依據。由于成本等壓力，連接器的端子普遍采用點鍍金等貴金屬的電鍍方式，連接器端子大多數分布在橫向方向（圖1）。即在連接器耐久性的設計參數與實際參數存在不一致現象。而沖壓工廠或連接器工廠收到的銅及銅合金帶時，已經不易測試出橫向方向的具體強度。多數工廠使用維氏硬度來復核來料的強度性能，這種方法存在較大誤差，也不能區別縱向和橫向參數差異。這是部分連接器實際機械壽命小于設計壽命的原因之一。在銅帶分條前，銅帶工廠可以較方便地測試出銅及銅合金帶的橫向方向的抗拉強度、屈服強度、延伸率等參數。為了保證連接器的耐久性，連接器工廠需要銅帶廠提供銅及銅合金帶的縱向和橫向機械強度參數。3.2 彎曲性能R/T值銅及銅合金帶的彎曲性能R/T值直接影響連接器端子的成型能力。在美國標準ASTM B820《測定銅及銅合金帶材可成形性的彎曲試驗的試驗方法》和國內YS/T 1041—2015《汽車端子連接器用銅及銅合金帶》都要求縱向彎曲和橫向彎曲方向取樣測試。只是美國標準要求采用了彎曲試驗后使用30X放大儀器觀察，試樣彎曲外表面無可見裂紋的判定方法。而國內標準要求使用肉眼觀察試樣彎曲外表面無可見裂紋。理論上分析，按照國內標準檢驗的銅及銅合金帶的彎曲性能比依照美國標準檢驗的銅及銅合金帶差。由此材料制造的連接器耐久性也比依照美國標準檢驗的銅及銅合金基材的連接器差。為了提高連接器的耐久性，連接器工廠及銅帶制造廠應使用更嚴格的標準檢查銅及銅合金的彎曲性能R/T值。3.3 晶粒大小與均勻性現階段，細化晶粒（包括晶粒均勻性）是銅帶廠一種常用的提高銅及銅合金帶力學性能的手段。隨著超細晶和納米晶粒的研究和實驗，在一定范圍內晶粒尺寸可以作為主導因素作用于銅及銅合金帶的力學性能；在該范圍外，作用銅及銅合金帶的力學性能的主導因素將發生改變，霍爾-佩奇（Hall-Petch）公式將不再有效，即出現反霍爾-佩奇現象。在納米晶粒研究中，晶粒尺寸分布也會很大程度上影響銅及銅合金帶的力學性能，研究者發現雙模晶粒分布的銅及銅合金材料具有很好的拉伸韌性，同時還保持原高于其他細晶粒材料的強度。在銅及銅合金帶的大批量工業生產中，適用霍爾-佩奇（Hall-Petch）公式還占主導地位。國內的工業化銅及銅合金帶的細晶粒尺寸控制在10μm左右，個別銅帶可以控制細晶粒尺寸在5μm左右。德國、日本等國家使用累積疊軋（同步疊軋制）等技術，實現了超細晶粒銅帶的工業化生產，其高端工業化銅及銅合金帶的細晶粒尺寸已經控制在1~5μm。在連接器實際使用過程中，晶粒尺寸小和均勻性好的銅及銅合金帶具有更好的力學性能，由其制造的連接器的耐久性也更好。

4 結論
1）由于銅及銅合金帶制造的各向異性，軋制方向（縱向）的屈服強度好于垂直軋制方向（橫向），連接器設計者在設計連接器時，應以垂直軋制方向的屈服強度為設計依據。
2）連接器用銅帶制造廠應根據連接器端子的制造特點和連接器使用特點，在軋制方向（縱向）的機械性能基礎上，提供并保證垂直軋制（橫向）屈服強度。3）在銅及銅合金帶彎曲性能測試嚴苛性和適用性上，ASTM?B820-14a高于我國現行標準。使用更嚴苛標準測試的銅及銅合金帶的產品的耐久性和機械壽命也越高。4）在霍爾-佩奇（Hall-Petch）公式適用的范圍內，擁有更小的晶粒尺寸的銅及銅合金帶可以增加連接器的耐久性。

來源：《汽車電器》雜志2018年第2期  作者：張?chǎng)?/span>
