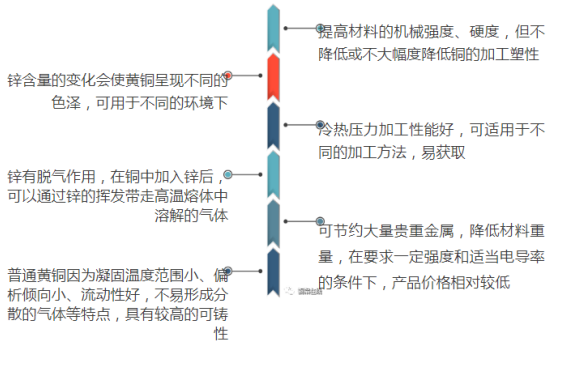

一、鋅在黃銅中的作用及黃銅的特點(diǎn)

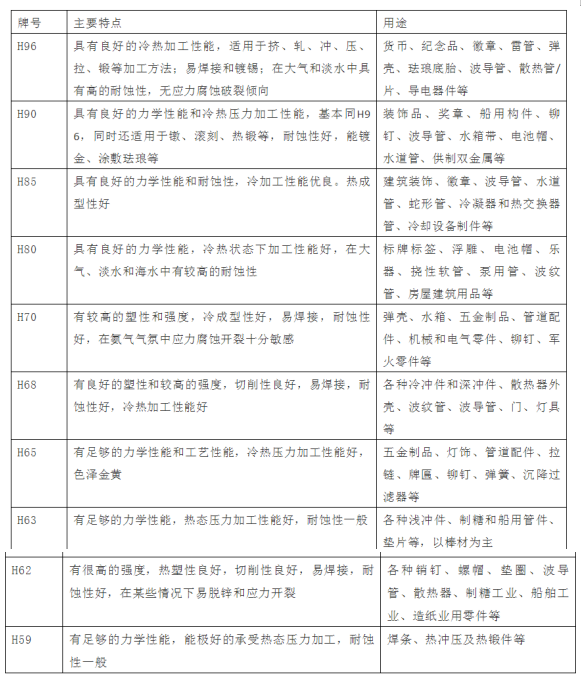

普通黃銅是指以Cu和Zn為主要元素的二元合金，又叫簡(jiǎn)單黃銅。其中鋅大量溶解于銅中，但可實(shí)際應(yīng)用的是含鋅在50%以內(nèi)的黃銅，共有10個(gè)牌號(hào)：H96、H90、H85、H80、H70、H68、H65、H63、H62、H59。

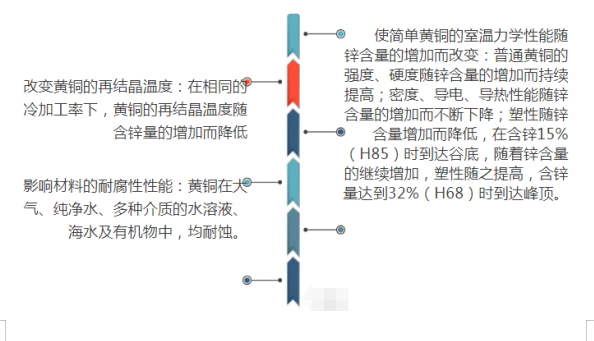

鋅（Zn）在普通黃銅中主要是作為固溶強(qiáng)化合金元素加入的。鋅可大量固溶于銅，固溶于銅中的鋅在不同的濃度范圍內(nèi)表現(xiàn)出不同的晶格結(jié)構(gòu)。銅中的鋅的作用有：

二、黃銅類板帶材生產(chǎn)工藝要點(diǎn)

1、鑄錠加熱。高鋅黃銅在高溫下易“脫鋅”，一些復(fù)雜黃銅具有較大的鑄造應(yīng)力，因此，多數(shù)黃銅不宜高溫快速加熱。爐內(nèi)氣氛宜用微氧化氣氛。

2、熱軋。一些黃銅（如高鋅黃銅等）在高溫下除α相外還有脆性β相，熱軋時(shí)***好能避開(kāi)脆性溫度區(qū)，以免產(chǎn)生裂紋。低鋅簡(jiǎn)單黃銅（如H96、H90等）塑性較好，可以在較大的溫度范圍內(nèi)熱軋，而鉛黃銅等一些復(fù)雜黃銅的高溫塑性有限，因此熱軋的溫度范圍較窄，要實(shí)施快速軋制，注意降溫。

3、冷軋。簡(jiǎn)單黃銅也有相當(dāng)好的塑性，加工率可達(dá)75%以上，而大多數(shù)復(fù)雜黃銅塑性較差，有的加工率不足50%。因此，在總加工率設(shè)計(jì)時(shí)應(yīng)留有余地，以免裂邊、斷帶。

4、退火。某些黃銅（如HPb59-1、H62等）對(duì)內(nèi)應(yīng)力比較敏感，應(yīng)在冷加工后24h內(nèi)進(jìn)行退火，以免因內(nèi)應(yīng)力較大而自行開(kāi)裂或變形（如瓢油）。對(duì)高鋅黃銅，退火溫度宜取下限，防止高溫脫鋅，使制品出現(xiàn)“麻面”缺陷。因?yàn)闈茶T時(shí)黃銅中的鋅兼有除氣作用，金屬中的含氣量較少，因而退火時(shí)保護(hù)性氣體中的氫含量可以比紫銅退火時(shí)高一些。

5、清洗與精整。黃銅酸洗時(shí)，酸液濃度不宜過(guò)高，時(shí)間不宜過(guò)長(zhǎng)，以免過(guò)酸洗而“脫鋅”。高鋅黃銅硬制品和半硬制品不宜反復(fù)矯直，否則必須及時(shí)進(jìn)行消除應(yīng)力退火。

來(lái)源：網(wǎng)絡(luò)整理
