一、鈦合金在海洋工程上的應用現狀及前景展望

㈠、引言

占地球表面積約71% 的海洋中蘊藏著豐富的資源， 開發海洋、利用海洋，讓海洋成為我們巨大財富的源泉， 這已成為人們多年來努力的方向之一。但是，由于海水中含有大約3.5% 的含鹽量，因此， 海水具有腐蝕性。此外， 海洋中的某些生物污染也加速了海水的腐蝕。

鈦是一種物理性能優良、化學性能穩定的材料。鈦及其合金強度高、比重小， 耐海水腐蝕和海洋氣氛腐蝕， 可以很好地滿足人們?cè)诤Ｑ蠊こ谭矫鎽?yīng)用的要求。經過鈦業界人士和海洋工程應用研究人員多年的努力， 鈦已經在海洋油氣開發、海港建筑、沿海發電站、海水淡化、船舶、海洋漁業及海洋熱能轉換等領域取得了廣泛的應用。現在， 海洋工程用鈦已成為鈦民用應用的主要領域之一。

㈡、應用現狀

2.1 海洋油氣開發

石油是一個國家的經濟命脈。據估計， 世界可開采的石油資源儲量為3000億噸， 其中海底石油儲量約為1300 億噸。海底石油的開發， 開始于20 世紀初。它的發展經歷了從近海到遠海、從淺海到深海的過程。受技術條件和材料發展的***， ***初只能開采從海岸直接向淺海延伸的石油、天然氣礦藏。20 世紀80 年代以來， 在能源危機和技術進步的刺激下， 近海石油勘探與開發飛速發展， 海洋石油開發迅速向大陸架挺進， 逐漸形成了嶄新的近海石油工業部門。海上鉆井平臺是實施海底油氣勘探和開采的工作基地， 它標志著海底油氣開發技術的水平。海上石油開采設備主要包括采油平臺和附屬設備， 附屬設備有原油冷卻器、升油管、泵、閥、接頭和夾具等。這些設備均與海水及原油中的硫化物、氨、氯等介質接觸。由于鈦在這些介質中具有優異的耐蝕性， 所以美國在上世紀70 年代初就在其油田中使用了鈦制造的近海石油平臺支柱， 同時用鈦制造了列管式換熱器和板式換熱器。鈦列管式換熱器利用海水作為冷卻介質， 把從油井里抽出的高溫汽/ 油混合物冷卻。鈦板式換熱器也是利用海水作為冷卻介質， 把碳鋼換熱器內冷卻原油的淡水冷卻。美國在北海油田鉆井平臺上大約使用了100 個鈦熱交換器。位于英國蘇格蘭阿伯丁的亨廷油田服務公司訂購的鈦制部件據說是世界上***個鈦制高壓立管式豎井， 用于美國大陸石油公司（Conoco） 挪威的Heidrum 工程項目中。

石油鈦合金鈦鉆探管的使用壽命較長，其重量?jī)H為不銹鋼的一半， 而使用靈活性卻是不銹鋼的二倍， 使用壽命為鋼的10 倍。這些優異的性能使得鈦成為一種用于鉆探難度較大的近圓形、且深度深的油井的***材料。包含有鈦鉆探管的組合鉆具可以極大地減少鉆探時間、降低鉆探總成本。美國的GrantPrideco 公司、RTI 能源系統公司及Torch 鉆探服務公司在2000 年***將鈦鉆探管用于工業應用。GrantPrideco 公司和RTI 能源系統公司共同生產和供應的鈦鉆探管還配有GrantPrideco 抗疲勞公司提供的鋼工具接頭。這種接頭的重量輕、使用靈活性好，且可以使鈦鉆探管堅固結實。

據資料報道， 在美國北海油田開發項目中， 船上浮體裝置和海底固定裝置的用鈦量比以前有所增加。24 臺船上浮體裝置和64 臺海底固定裝置對鈦材的需求量為：安全保護裝置50 ～ 100t,連接裝置50 ～ 100t, 通用升降設備400 ～ 1000t, 鉆桿1400 ～ 4200t。海上石油開采平臺生物污染引起的結構件腐蝕是相當嚴重的， 美國一家公司在開采平臺上使用了鈦管制成的長套管， 對平臺上的部位進行保護。

在過去幾年里， 鈦合金部件在石油鉆探和海濱生產作業中的應用明顯增加。鈦合金部件使得石油鉆探可以進入更深的水域和更深的油井， 包括更高的溫度和腐蝕嚴重（ 即多鹽） 的生產環境。

對于這類應用， 從綜合性能來考慮，TC4 鈦棒（Ti-6Al-4V） 基合金是***適用的， 且成本***低。海水管道系統是海底石油開采不可缺少的部分， 由于鈦對海水具有很高的耐蝕性， 其使用壽命為鋼系的10 倍， 因此， 鈦管系的成本與Cu-Ni 系統相比是合算的。美國活性金屬公司與精密管技術公司合辦了一個鈦管技術公司， 生產一種大口徑鈦合金管。這種管子所使用的合金是TA18（Ti-3Al-2.5V） 合金， 口徑為650mm, 壁厚為22 ～ 25mm, 長度為350m, 一根管子重達80 ～ 90t, 計劃用于海底石油開采。美國另一家公司利用長度為15m、外徑為600mm、壁厚為25mm 的無縫鈦合金管通過擠壓方法制成了近500m 長的豎井管， 已經用于一個近海鉆井平臺。據稱， 這種豎井管的重量可以減輕一半， 從而大大降低壓載成本， 另外， 還具有很高的斷裂韌性和較長的疲勞壽命。

實踐證明，Ti-6Al-4V（Gr.5_TC4） 合金是鉆井管的***佳材料， 作為鉆井應用，屈服強度和疲勞強度是***重要的， 因此，兩種特別低間隙元素的Gr.5 合金適用于比較關鍵的動態提升裝置。當使用溫度超過75 ～ 80℃時， 為了防止縫隙腐蝕或應力腐蝕， 使用含釕的Gr29 合金。

***常用的部件包括海濱鉆井提升裝置、鉆探管、錐形應力接頭（TSJ） 和鈦/ 鋼混合提升裝置。

鈦泵、閥、接頭、緊固件、夾具和零配件等小型鈦部件在石油開采平臺上已經廣泛使用。國外海上石油勘探測井儀器外殼上也大量使用了鈦合金。

2.2 海港建筑

鈦材表面有一層厚度不超過10nm的氧化膜， 它在腐蝕環境中非常穩定，對空氣、海水及海洋環境具有優異的耐蝕性， 是目前***能適應各種海洋環境的原材料。日本大力進行海洋開發， 如本洲到四國的大橋、東京灣橫跨道路、關西機場、浮式儲油基地等。日本建設省和鋼鐵俱樂部在大井川洋面進行的暴露試驗以及運輸省和鋼管樁協會在波崎漂沙棧橋上的各種防腐暴露試驗等的調查報告也都顯示了鈦是***合適的材料。鈦除了具有優異的防腐性能外， 還具有海水環境下溶出離子極少， 無毒性， 不必?fù)?dān)心污染環境等優點。日本還建造了一個超大型浮式海洋建筑物， 在海水沖刷處使用了鈦鋼復合材；在東京灣橫跨公路的建設中使用了鈦材做橋墩的防濺軀干， 每個橋墩的用鈦量為0.9t。已經使用或計劃中的大型浮式海洋建筑有機場、港灣物流基地、體育設施等等。

2.3 沿海發電站

海水的綜合利用是海洋工程中的重要項目之一， 沿海發電站凝汽器是利用海水量較大的設備。沿海電站用鈦主要是凝汽器用鈦。由于冷凝器是用海水做冷卻水的， 而海水中含有大量的泥砂、懸浮物質、海生物和各種腐蝕性物質，在海水與河水交替變化的淡鹽水中的情況更為嚴重。傳統的凝汽器是用銅合金管， 這種銅合金管在海水中因各種腐蝕， 經常遭到嚴重破壞。鈦在海水， 特別是污染海水中具有良好的耐蝕性， 耐海水的高速?zèng)_刷腐蝕性能尤為突出。

2.4 海水淡化裝置

“水是生命之源”。目前， 水資源缺乏成為困擾全世界的問題。世界上約25% 的人口沒有充足的飲用水資源。世界上的陸地河流、地下水資源已遠遠滿足不了工業發展的需要， 因此， 將來海水淡化將是人類解決淡水資源的有效的方法。

從國內外海水淡化的發展來看， 主要由兩種方法：蒸餾法和反滲透法。前者是將海水加熱使其汽化， 然后將蒸汽冷凝而獲得淡水。后者是將海水加壓，使其中的淡水透過一種特殊的膜而將鹽分截留獲得淡水。早期的海水淡化裝置使用銅合金、碳素鋼等材料， 因這些材料不耐海水腐蝕， 生產效率低， 很快被耐海水腐蝕性能優異的鈦所代替。在海水淡化中， 鈦的主要應用是淡化裝置的加熱器傳熱管。海水淡化裝置的主要生產國是美國和日本。到2004 年， 全世界已建和在建海水淡化裝置已有15000多臺， 日產淡水約3200 萬噸。日本公司為沙特建造日產淡水3 萬噸的蒸餾法裝置10 臺， 用鈦管3200 噸， 平均日產1 萬噸的裝置， 需用鈦107 噸。

我國的天津、山東等地均建有或在建海水淡化裝置。如天津市海水淡化的初步規劃是到2007 年日產淡水量達50萬噸， 到2010 年達到70 萬噸。預計天津和山東的海水淡化工程用鈦量大約是250 噸。

2.5 船舶

鈦及其合金在海水及海洋氣氛中耐腐蝕， 且比重輕、強度高、抗沖擊、無磁、透聲、膨脹系數小， 被認為是良好的船舶材料。近年來， 鈦在船舶上的應用備受人們的關注。各國海軍和船舶工業對鈦在船舶上的應用研究也十分重視， 研制出了許多牌號的船用鈦合金。鈦及其合金在船舶中的應用十分廣泛， 如船體結構件、深海調查船及潛艇耐壓殼體、管道、閥、船舵、軸托架、配件、動力驅動裝置中的推進器和推進器軸、熱交換器、冷卻器、船殼聲吶導流罩等等。

鈦在艦船殼體上***應用是前蘇聯的α 級潛水艇。隨后， 鈦被用于人工或者無人駕駛的深海研究及深海援助潛水艇。一般的結構件用工業純鈦， 壓力容器用Ti-6Al-4V 合金。據資料報道，船體結構用鈦不但可以減輕船體自身重量， 增加有效載入重量， 而且可以減少維護、延長船舶的使用壽命。鋁合金、軟鋼等船體結構材， 一般10 年就要維護， 而鈦材幾乎不需要維護修理， 壽命也可從一般的20 年左右延長到30 ～ 40年。

日本在深海調查船用鈦合金方面的研究卓有成效， 在“深海6500”可容納3 名操作員的耐壓倉中幾乎全部都使用了鈦合金材料。這是三菱重工業神戶造船廠長時間努力的結果。潛艇用鈦量較大， 如一艘下潛深度900m 的核潛艇的用鈦量高達3500t。

2.6 海洋漁業

據報道， 日本漁業已經由撈魚向魚類養殖業轉變， 獅魚、比目魚、鰻魚等已實現人工養殖。在人工養殖技術中，大量使用了鈦金屬網和維持一定海水溫度的鈦管式熱交換器。我國福建沿海一帶地區實現了人工養殖石斑魚， 所用的鈦板式養殖筐對養殖石斑魚帶來了極好的效益。

2.7 海洋熱能轉換

海洋中蘊藏著巨大的能量， 如潮汐能、波浪能、溫差能、海流能和鹽差能等等。隨著世界能源的日益緊缺， 人們對海洋能源進行開發和利用的興趣會更大。已研究和開發了溫差發電和潮汐發電項目。溫差發電的原理是利用海洋表面溫度較高的海水將氨或者氟里昂汽化來驅動渦輪機轉動發電， 再用海洋深層的低溫海水將汽化的氨或者氟里昂冷卻， 構成一個不斷循環的熱機系統。

溫差發電的主要設備是蒸發器、凝縮器及海水吸管、環路等， 要求設備不僅要耐腐蝕， 而且還要耐氨和氟的腐蝕， 鈦及其合金不但具有良好的耐海水腐蝕性能， 而且還耐氨和氟的腐蝕， 所以鈦是***理想的材料。

美國、日本的溫差發電站上都使用了鈦管式蒸發器和凝縮器， 取得了良好的效果。

㈢、前景展望

海洋工程作為新興的鈦的民用市場， 近年來發展很快。隨著世界能源危機的進一步加劇， 世界各國將投入大量的人力和物力開采海底石油資源和其它礦物資源；全球性淡水日益缺乏的趨勢中， 各個沿海國家都將利用海水來制取淡水；況且， 各軍事大國的海軍裝備競爭日益激烈等等， 這些都離不開鈦及鈦合金材料。因此， 鈦及其合金在海洋工程上的應用會越來越廣泛。預計海洋工程用鈦有望成為鈦材的一個較大的應用市場。

二、鈦合金民用健康產品市場情

1、目前市場情況

目前，國內外餐具、炊具材料廣泛使用的是鐵、鋁、不銹鋼這些材料，在使用中對人體都或多或少會產生一些不利于健康的因素：

①鐵鍋：到了菜里的鐵，是三價鐵，人體是不能吸收，人體只能吸收二價鐵。

②鋁鍋：在高溫酸、堿條件下會有鋁溶出，引發鋁中毒，是不安全的。國際衛生組織明文禁止鋁鍋接觸含有鹽類的食品使用。

③不粘鍋：大部分是采用“特富龍”

涂料，美國政府指控它是致癌物質。特富龍?jiān)诟邷叵拢瑫?huì)釋放出十幾種有害氣體，導致一些呼吸道敏感的動物死亡。

但這些氣體對人體的毒害作用還沒有確定。

④搪瓷餐具：涂在搪瓷制品外層的實際上是一層琺瑯質，含有硅酸鋁一類物質。因?yàn)榉吹呐鲎材Σ粒瑯O易造成破損，使硅酸鋁一類物質便會轉移到食物中去。

⑤陶鍋、砂鍋：潛在危害主要有兩方面：一是土砂鍋的釉質，二是“偽紫砂”。“偽紫砂”添加鐵紅粉、二氧化錳等化學顏料配制加工而成，用化工制劑進行增色制造而成，而非真正紫砂。

2、鈦健康產品優勢

鈦健康產品的優勢是在鈦金屬表面生有一層牢固的氧化鈦化合物薄膜，化學性質極其穩定，甚至酸中的“王水”都奈何不了它。鈦鍋在烹飪時不與食材發生化學反應。所以能烹飪出食材的原汁原味，純鈦鍋是***可以用來煎中藥的金屬鍋。

在美國和日本，人們稱鈦鍋是美味鍋，原汁原味的美味就是健康元素。

鈦鍋的熱功能優異：能低溫、快速、低油脂的烹飪出綠色佳肴，***大限度的保留食材的營養成分和口感。高營養的綠色食品是健康元素。

鈦制餐具、炊具的使用優勢體現在以下幾個方面：

⑴強防腐蝕性：比不銹鋼更耐腐蝕，即使盛裝腐蝕性***強的“王水”（濃硫酸與濃硝酸的混合物）也毫無銹跡，長時間烹煮和存放酸性和堿性的食物也不會產生金屬異味，還可以用來煲中藥。

其它金屬的鍋具無法做到這一點。

⑵高硬度：比不銹鋼的硬度高很多，耐磨、耐刮，半永久使用。

⑶重量輕：太太使用很輕松，重量只有鐵鍋的一半，使用輕便。

⑷無需保養：丈夫使用很放心 高溫?zé)粔模げ粔模瑹o(wú)需保養。

⑸抗菌性：具有天然的光觸媒抗菌效果，在自然光線下具有天然的抗菌作用，衛生、無細菌污染。

⑹不粘效果：良好的不粘效果，和鐵鍋相當，但不能完全不粘。

⑺節能：省時節能，傳熱速度是鐵鍋的7 倍，是復合底鋼鍋和合金鍋的數十倍，炒菜節省能源。

⑻生物親合性：是人體親和金屬長時間接觸也不會過敏，醫療上已取代不銹鋼作為“人骨”植入人體內。

⑼使用范圍：可以使用火爐和陶磁爐⑽健康性：99.75％高純度的鈦金屬制成無涂層，是***健康安全的金屬鍋具。

⑾表面不粘性：電解研磨更加***徹底，不存在機械拋光遺留的有害粉塵顆粒，電解研磨的鈦鍋呈現細微的凹凸表面，可以提升傳熱速度和不粘性。

⑿眾人眼中的形象：在公眾眼中鈦是用來做航天飛機、核反應堆、首飾、眼睛架高爾夫球棍等***品。

鈦金屬擁有這樣***的特性，同時鈦也是非常難以加工的金屬。對鈦加工技術和加工手段的了解和認識制約了相關企業進入這一領域，到目前，國內鈦制餐具、炊具還是一塊***地，正在等待有識之士的開發。本項目技術生產的鈦制餐具、炊具克服了純鈦金屬難展現藝術性的難度和美感的刻板印象，并有著鮮艷的顏色， 讓科技與生活工藝***結合。使千家萬戶真正體會到“要健康，用鈦鍋！

鈦合金建筑裝飾材料應用介紹

金屬材料用于建筑，特別是屋頂，首先應用的是銅，依次開發使用的是表面處理過的鋼板、鋁、不銹鋼和鈦。隨著國民經濟的持續發展和人民生活水平的不斷提高，人們對城市建筑物的要求，特別對建筑物的美觀性要求越來越高。

近年來建筑師追求使用比傳統材料更***的新型建筑材料。鈦金屬具有許多非常優異性能，完全滿足對建筑材料的許多特殊性能要求，因而倍受建筑師和建筑業的青睞。

日本是首先將鈦應用于建筑物的國家，也是在建筑物上應用鈦***多的國家。

其主要是應用于建筑物的屋頂，以及大廈幕墻、港口、橋梁、隧道、外壁、門牌、欄桿、管道等。英國、法國、美國、西班牙、荷蘭、加拿大、比利時、瑞士均有建筑物使用鈦金屬作屋頂和幕墻的范例，瑞典、新加坡和埃及等國家也在一些新建筑上開始使用鈦金屬。1997 年西班牙畢爾巴鄂市的古根海姆博物館就是采用鈦金屬板構造出去曲面的建筑造型。阿布扎比機場也選用了鈦，且用量幾百?lài)崳摍C(jī)場是世界上***將鈦?zhàn)鳛榻ㄖY(jié)構材料使用的機場。

我國***先提出應用鈦金屬的建筑是國家大劇院，***先應用的是杭州大劇院。

應用鈦金屬的建筑還有中國有色工程設計研究總院大門廳、杭州臨平東來***閣、上海馬戲雜技場屋頂和大連圣亞極地世界等。用于城市雕塑的有陜西省寶雞市河濱公園內的鈦雕塑“海豚與人”、河北省邢臺市中心廣場的鈦雕塑“乾坤球”、陜西省寶雞市步行街的鈦雕塑“雄雞報曉”等。

我國鈦金屬生產技術基本成熟，生產設計規模很大，但銷售市場不大，經濟效益不理想，主要是缺少客戶滿意的技術經濟性能好的產品。我國目前的建筑用鈦現狀如下：

1、產品單一：作為結構材料，沒有足夠的品種以供使用者選擇。作為表面裝飾材料，目前我國沒有形成較大的鈦表面處理規模生產企業，加工還停留在手工作坊生產方式階段，這不利于大面積使用鈦?zhàn)鳛檠b飾用材。

2、品位低：沒有較高品質的產品，更沒有鈦及相關復合材料的大量供應，只能生產一些模型、城雕、工藝品等，沒有品位較高的表面裝飾材料及其生產手段。

3、價格高：由于沒有穩定的高品質的產品，不可能有大面積的廣泛應用，導致使用量小、價格高，更不利于推廣使用。

4、設計者因素：我國沒有類似職業培訓制度，新材料發明后沒有在建筑設計師思維中儲存下來，導致在建筑原創設計圖很少把鈦金屬設計進去，用途就顯然少了。

近年來隨著全球海洋化的進展以及鈦原材料價格不斷下跌，鈦在建筑、裝飾領域的需求量和應用范圍正在不斷拓展，預計今后幾年在建筑、裝飾行業鈦材需求量將達5000 噸以上，海洋工程和海島建設鈦材需求量將達5000 噸以上，造船工業用鈦量將達5000 噸以上。

而我國現在還沒有一家***從事建筑裝飾用鈦材生產企業，只是將工業用材料簡單的應用于民用領域，與市場和行業需求差距較大，急需建立***化生產線，滿足這一領域的各項***化需求。

鈦是目前能大量生產的、價格***低的、幾乎完全不被海水腐蝕的金屬。作為建筑材料，鈦材的反射率較小，并呈現淡銀灰色，擁有迷人的金屬自然光澤。

寶雞鈦產業研究院將生產建筑裝飾用鈦材，主要是應用于建筑物的屋頂，其次是大廈的幕墻、港灣設施、橋梁、海底隧道、外壁、裝飾物、小配件類、立柱裝飾、外裝、紀念碑、標牌、門牌、欄桿、管道、防蝕被覆等。項目利用國內現有鈦板、鈦卷帶為原料，采用整形拋光、壓花技術，使板材表面光亮，色澤一致并具有金屬花紋；采用大面積板材陽極氧化著色技術，為板材表面著色，形成多彩顏色，滿足建筑、裝飾類材料的需求。

航空用鈦合金研究進展

鈦元素分布比較廣泛，其含量超過地殼質量的0.4%，全球探明儲量約34 億噸，在所有元素中含量居第10 位（氧、硅、鋁、鐵、鈣、鈉、鉀、鎂、氫、鈦）。

美國科學家在1910 年采用“鈉法”（鈉還原TiCl4）***早獲得金屬鈦，但是鈦工業并沒有隨著鈦的發現立即得以發展。

直到第二次世界大戰后的1948 年，盧森堡科學家發明的“鎂法”（鎂還原TiCl4）在美國用于生產之后鈦工業才開始起步。

鈦比鋼密度小40%，而鈦的強度和鋼的相當，這可以提高結構效率。同時，鈦的耐熱性、耐蝕性、彈性、抗彈性和成形加工性良好。由于鈦具備上述特性，從一出現鈦合金就應用于航空工業。1953 年，美國道格拉斯公司出產的DC-T 機發動機防火壁和短艙上***使用鈦材，開始鈦合金應用于航空的歷史。

航天飛機是***主要的、應用范圍***廣的航空器。鈦是飛機的主要結構材料，也是航空發動機風扇、壓氣機輪盤和葉片等重要構件的***材料，被譽為“太空金屬”。飛機越先進，鈦用量越多，如美國 F22 ***機用鈦含量為41%（質量分?jǐn)?shù)），其F119 發動機用鈦含量為39%，是目前用鈦含量***高的飛機。鈦合金研究起源于航空，航空工業的發展也促進了鈦合金的發展。航空用鈦合金的研究一直是鈦合金領域中***重要、***活躍的一個分支，但其發展也極其艱辛，如人們花費十幾年的精力克服航空發動機用鈦合金的“熱障”問題。

本文從合金基體相組成角度對鈦合金進行歸類。以飛機為航空器的代表，著重介紹鈦合金在航空發動機、飛機機身、航空緊固件等方面的應用研究情況。***后，分析航空用鈦合金發展過程中存在的問題。

1 鈦合金的分類

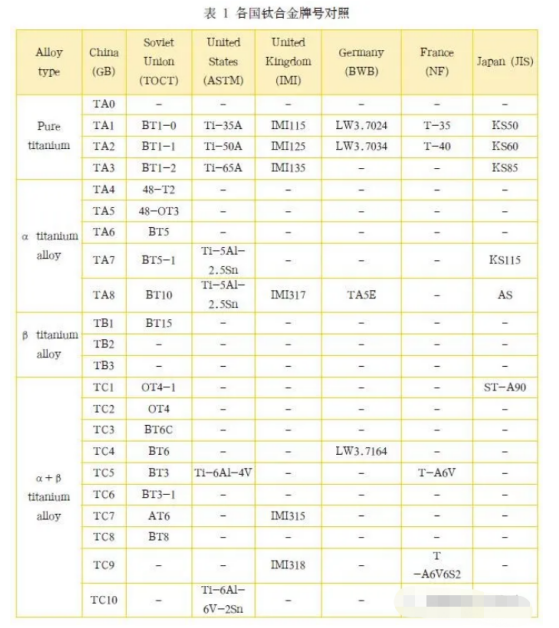

美、英、俄、法、日等國鈦合金的分類多為廠家自定，名目繁多。某些公司直接采用元素的化學符號和數字代替所加合金元素及其含量命名，如Ti-6Al-4V（相當于我國的TC4），各國牌號對照及化學成分如表1 所列 。按相組成鈦合金可分為：密排六方結構（HCP）的α 型鈦合金（包括近α 型合金）—即國內牌號TA、兩相混合的α+β 型鈦合金—即國內牌號 TC 和體心立方結構（BCC）的β 型鈦合金（包括近β型合金）—即國內牌號為 TB 。

1.1 α 型鈦合金

退火狀態以α 鈦為基體的單相固溶體合金為α 型鈦合金， 它主要含Al、Sn 等元素。Al 能增加合金的抗拉和蠕變強度，減小鈦合金的密度，提高比強度，是鈦合金中重要的合金元素。為了***大限度地發揮鋁的固溶強化作用，避免因過量Al 引起合金脆化，高溫鈦合金的合金化工作應遵循ROSENBERG 提出的當量經驗公式，只有這樣才能保證合金在提高耐熱強度的同時保持良好的熱穩定性。α 鈦合金中的這些元素通過在相變溫度下抑制相變或者提高相變溫度而起到穩定作用。與β 型鈦合金相比，α 型合金具有良好的抗蠕變性能，強度、可焊性以及韌性，是高溫下使用的***合金 。同時，α 型合金不存在冷脆性，它也適合在低溫環境中使用，擴大了其應用范圍。α 型合金鍛造性較差，容易產生鍛造缺陷，可通過減少每道次加工率和頻繁熱處理來控制鍛造缺陷。α 基體為穩定相，對于給定成分合金而言，其性能變化主要是晶粒大小的變化 ，因?yàn)榍?qiáng)度和抗蠕變強度均與晶粒大小、變形時儲存的能量有關。α 型鈦合金不能通過熱處理來提高強度，退火后強度基本無變化或少有變化。有些合金含有較多的 Al、Sn、Zr 及少量的β 穩定元素（一般小于2%）。盡管這些合金中含有β 相，但基體主要由α 相組成，在熱處理敏感性和加工性能上都與α 型合金很接近，被稱為近α 型鈦合金。近α 型合金是在人們認識到采用固溶合金元素強化α 基體可以得到高的蠕變強度基礎上開發的，大多數近α型合金因具有較好的熱穩定性，現在已成為高溫鈦合金的重要合金種類。它的強化機制是β 相中原子擴散快，易于發生蠕變，β 穩定元素還有抑制α 相脆化的作用（即延緩α 中形成有序相的過程）。

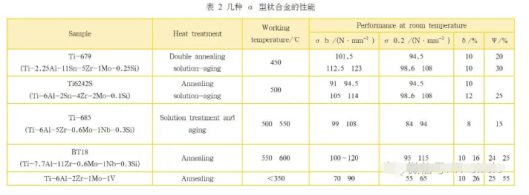

常見的α 型鈦合金（包括近α 型合金） 有Ti811（Ti-8Al-1Mo-1V）、Ti-6Al-2Zr-1Mo-1V、Ti-679（Ti-2.25Al-11Sn-5Zr-1Mo-0.25Si）、BT18（Ti-7.7Al-11Zr-0.6Mo-1Nb-0.3Si） 和Ti6242S（Ti-6Al-2Sn-4Zr-2Mo-0.1Si）等，其成分和性能如表2所列。

1.2 α+β 型鈦合金

為提高鈦合金的強度和韌性，人們研制出α+β 型鈦合金。與其他鈦合金相比，α+β 合金中同時加入α 穩定元素和β 穩定元素，使α 和β 相得到強化。α+β 合金具有優良的綜合性能，如其室溫強度高于α 合金的，熱加工工藝性能良好，可以進行熱處理強化，因此適用于航空結構件。α+β 型鈦合金退火組織為α+β 相，β 相含量一般為5%~40%。但其組織不夠穩定，使用溫度***高只能到500℃，焊接性能和耐熱性低于α 型鈦合金。

α+β 型鈦合金主要有TC4（Ti-6 A l - 4 V ） 、T C 6 （ T i - 6 A l - 1 . 5 C r -2.5Mo-0.5Fe-0.3Si）、TC11（Ti-6.5Al-3.5Mo-1.5Zr-0.3Si）、TC17（Ti-5Al-2Sn-2Zr-4Mo-4Cr）、TC19（Ti-6Al-2Sn-4Zr-6Mo）和TC21（Ti-6.2Al-2.8Mo-2Nb-2Sn-2.1Zr-1.3Cr）等。其中TC11 合金也被稱為近β 合金。

ZHOU 提出了一種TC11 合金加工工藝，先將合金在低于β- 轉變溫度15°下進行熱處理，隨后快速水冷，再經過高溫和低溫增韌強化熱處理，獲得一種新的顯微組織。這種新組織基體由15%等軸α 晶粒、50%~60% 層狀α 晶粒和已轉變完成的β 晶粒組成。其研究結果顯示該合金表現出較高的抗疲勞性能，較長的蠕變疲勞壽命，高韌性和優良的高溫服役性能，并且不降低塑性和熱穩定性。

并且對該新工藝和強韌化機理的實驗原理進行了討論。該加工工藝實際應用的關鍵問題就是對溫度的準確控制。

這種TC11 鈦合金加工工藝已應用于生產可靠的航空發動機壓氣機盤、旋轉子和其他部件。

1.3 β 型鈦合金

β 穩定元素含量足夠高，且固溶處理后快速冷卻β 相保留至室溫得到的合金稱為β 型鈦合金。按照穩定狀態組織類型分類，β 鈦合金可分為穩定型β 鈦合金，亞穩型β 鈦合金，如圖1所示。在圖1 中，MS 為馬氏體相變溫度線，βC 為亞穩型合金的β 穩定元素***低含量，βS 為穩定型合金β 穩定元素***低含量。

β 合金在固溶狀態下冷成形性能良好，而且淬透性和熱處理響應性也優良。

常用的熱處理方法是先固溶處理，然后在 450~650℃時效，合金原β 基體上會析出細小的α 相，形成彌散分布的第二相，這就是β 合金的強化機理。由于β 鈦合金比其他類型鈦合金在時效時析出更多的α 相，含有更多的α-β相界面阻礙位錯運動 ，因此β 鈦合金的室溫強度***高。

金屬材料在變形和斷裂過程中吸收能量的能力稱為韌性，材料吸收的能量越多，韌性也就越好。斷裂韌性是表示材料韌性的指標，反映材料對裂紋和其他尖銳缺陷擴展的抵抗能力。通常來說，鈦合金的斷裂韌性和強度呈反比趨勢，即強度提高的同時斷裂韌性下降。研究β 鈦合金在航空航天工業的應用，需要設計同時具備良好強度和斷裂韌性的顯微組織以及加工工藝和熱處理制度。合金成分和顯微組織是決定β 鈦合金斷裂韌性的兩個主要因素。合金成分決定合金中β 相的數量，也決定合金的類型和斷裂韌性。顯微組織的形態、數量、體積同樣影響合金斷裂韌性的高低。付艷艷等認為β 鈦合金的β 穩定元素和中型元素Zr 可以提高合金的強度，降低斷裂韌性。細小的β 晶粒并不能有效提高時效態β 鈦合金的強度，會降低Ti-15-3 合金的斷裂韌性，但對β-C和Ti-1023 合金的斷裂韌性無明顯影響。

時效態β 鈦合金的強度主要取決于時效析出的次生α 相的含量和尺寸，在含有同樣初生α 相的情況下，細小的次生α 相可以顯著提高合金的強度。

初生α 相的粗化以及初生相從球狀轉變?yōu)槠瑺顣?huì)導致β 鈦合金塑性降低，斷裂韌性提高。β 鈦合金的雙態組織具有良好的強度、塑性和韌性的匹配。

β 鈦合金之所以得到廣泛的應用，也是因?yàn)槠鋾r(shí)效后具有其他類型的鈦合金無法比擬的高強度和高塑性優勢。同時，β 鈦合金所具有的可熱處理強化性和深淬透能力使得它逐漸代替α+β兩相鈦合金成為用于飛機機身和機翼的***結構材料，在航空航天工業中發揮著越來越重要的作用。

2 航空用鈦合金的發展及應用

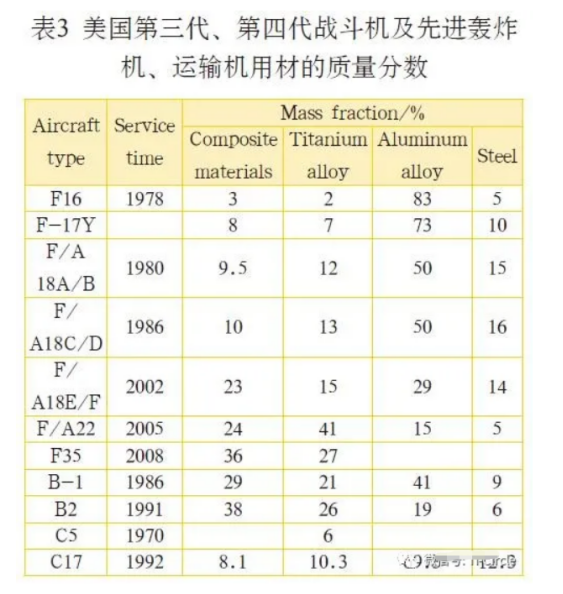

20 世紀50 年代，軍用飛機進入超音速時代，原有的鋁、鋼結構已經不能滿足新的需求，鈦合金恰恰在這個時候進入了工業性發展階段。鈦合金因密度小、比強度高、耐蝕、耐高溫、無磁、可焊、使用溫度范圍寬（269~600℃）等優異性能，而且能夠進行各種零件成形、焊接和機械加工，在航空領域很快得到廣泛應用。20 世紀50 年代初期的軍用飛機上開始使用工業純鈦制造后機身的隔熱板、機尾罩、減速板等受力較小的結構件。20 世紀60 年代，鈦合金進一步應用到飛機襟翼滑軋、承力隔框、中翼盒形梁、起落架梁等主要受力結構件中。到20 世紀70 年代，鈦合金在飛機結構上的應用，又從戰斗機擴大到軍用大型轟炸機和運輸機，而且在民用飛機上也開始大量采用鈦合金結構。

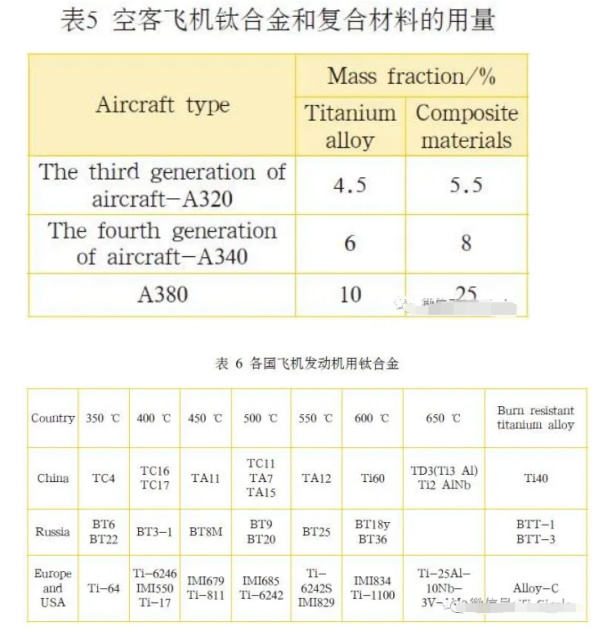

進入20 世紀80 年代后，民用飛機用鈦逐步增加，并已超過軍用飛機用鈦。飛機越先進，鈦用量越多。表3~5 所列分別為美國第3 代、第4 代戰斗機及先進轟炸機、運輸機用鈦材的質量分?jǐn)?shù) 、一般飛機使用的鈦合金種類和空客飛機鈦合金和復合材料的用量。由表5 可知，空客A380 飛機上的鈦材使用量已達10%，鈦材已經成為現代飛機不可缺少的結構材料。根據用途不同，可將航空用鈦合金分為飛機發動機用鈦合金、飛機機身用鈦合金和航空緊固件用鈦合金。近年來，人們對航空用鈦合金在上述 3 個方面的應用進行了深入研究。

2.1 航空發動機用鈦合金

發動機是飛機的心臟。發動機的風扇、高壓壓氣機盤件和葉片等轉動部件，不僅要承受很大的應力，而且要有一定的耐熱性。這樣的工況條件對鋁來說溫度太高；對鋼來說密度太大。鈦是***佳的選擇，鈦在300~650℃溫度下具有良好的抗高溫強度、抗蠕變性和抗氧化性能。同時，發動機的一個重要性能指標是推重比，即發動機產生的推力與其質量之比。***早發動機的推重比為2~3，現在能夠達到10。推重比越高，發動機性能越好。使用鈦合金替代原鎳基高溫合金可使發動機的質量降低，大大提高飛機發動機的推重比。鈦在飛機發動機上的用量越來越多。在國外先進航空發動機中，高溫鈦合金用量已占發動機總質量的25%~40%，如第3 代發動機F100 的鈦合金用量為25%，第4 代發動機F119 的鈦合金用量為40% 。

航空發動機部件要求鈦合金在室溫至較高的溫度范圍內具有很好的瞬時強度、耐熱性能、持久強度、高溫蠕變抗力、組織穩定性。β 型和近β 型鈦合金盡管在室溫至300℃左右具有高的拉伸強度，但在更高的溫度下，合金的蠕變抗力和耐熱穩定性急劇下降，所以β 型鈦合金很少用于飛機發動機。α 型和近α 型鈦合金具有良好的蠕變、持久性能和焊接性，適合于在高溫環境下使用。

α+β 型鈦合金不僅具有良好的熱加工性能，而且在中高溫環境下還具有良好的綜合性能。因此，α 型、近α 型和α+β 型鈦合金被廣泛應用于航空發動機。表6 所列為世界各國研制的飛機發動機用鈦合金。

目前，航空發動機用高溫鈦合金的***高工作溫度已由350℃提高到600℃，能夠滿足先進發動機對材料的需求。經過世界各國鈦合金研究者半個世紀的努力，研制出 Ti811（Ti-8Al-1Mo-1V）、Ti-6Al-2Zr-1Mo-1V、Ti-679（Ti-2.25Al-11Sn-5Zr-1Mo-0.25Si）、TC6（Ti-6Al-1.5Cr-2.5Mo-0.5Fe-0.3Si）、TC17（Ti-5Al-4Mo-4Cr-2Sn-2Zr）、TC19（Ti-6Al-2Sn-4Zr-6Mo）、TC21（Ti-6.2Al-2.8Mo-2Nb-2Sn-2.1Zr-1.3Cr）、Ti1100（Ti-6Al-2.75Sn-4Zr-4Mo-0.45Si）、IMI834（Ti-5.8Al-4Sn-3.5Zr-0.7Nb-0.5Mo-0.35Si-0.06C）等合金。

Ti811（Ti-8Al-1Mo-1V） 合金具有密度低、彈性模量高、振動阻尼性能優良、熱穩定性好、焊接性能和成型性能好等諸多優點，其比剛度是所有工業鈦合金中***高的。趙永慶等對Ti811合金熱穩定性和高溫疲勞性能等問題進行深入研究，研究顯微組織和試樣表面狀態對Ti811 合金熱穩定性能的影響。結果表明：具有等軸組織和雙態組織的Ti811 合金有很好的熱穩定性能；針狀組織的存在使Ti811 合金熱穩定性能惡化。此外，研究認為T(mén)i811 合金在425℃熱暴露下，表面氧化層及暴露時間對合金的熱穩定性能沒有明顯影響。

高廣睿等利用高頻疲勞實驗機和自制高溫微動疲勞裝置研究溫度、位移幅度、接觸壓力等因素對Ti811 鈦合金高溫微動疲勞（FF）行為的影響。結果表明：

在350℃和500℃的高溫下，Ti811 合金微動疲勞敏感性隨著溫度的升高微動疲勞的敏感性增強，蠕變是高溫下Ti811合金FF 失效的重要影響因素，位移幅度變化影響疲勞應力因素和磨損在FF 過程中所起作用和機制。

Ti-6Al-2Zr-1Mo-1V 是前蘇聯20世紀60 年代研制成功的一種通用性合金， 該合金能夠在300~500 ℃ 溫度下工作，主要用于生產飛機發動機匣。

OUYANG 等在研究Ti-6Al-2Zr-1Mo-1V鈦合金不同溫度和應變速率下的再結晶行為方面做了大量工作。研究結果表明：

在變形溫度高于1050℃、應變速率低于0.01s-1 時，合金的動態再結晶機制以不連續動態再結晶為主；在變形溫度低于1050℃、應變速率高于0.01s-1 時，合金的動態再結晶機制以連續動態再結晶為主，同時存在少量的不連續動態再結晶。此外，Ti-6Al-2Zr-1Mo-1V 合金相變時的位向關系與其他鈦合金有所不同，HE 等對影響該合金相變位向關系的因素進行研究。結果表明：外部因素（如變形應力、應變速率和冷卻速率）在β → α 階段轉換遵守Burgers 位向轉換規則。然而，應變速率和冷卻速率能顯著影響α 沉淀相的形態。

Ti-679 合金為低鋁高錫，再添加鋯、鉬、硅等合金元素而得到的，可用作發動機高壓壓氣機葉片和盤。在它的合金元素中，鋁的作用是提高合金強度，但易導致塑形變差，用低鋁高錫配合，可以獲得較好的塑形和強度；鉬的作用是避免形成過多的β 相，使蠕變強度下降；而鋯的作用是補充強化α 相 。Ti-679合金的抗蠕變性能和熱穩定性都比較好，其工作溫度可達450℃。

TC6 鈦合金的熱強性和熱穩定性良好，它在高溫下的力學行為與微結構的變化引起全世界研究者的廣泛關注。白新房等對TC6 鈦合金進行990℃保溫?zé)崽幚恚芯勘剡^(guò)程中氧原子、合金元素分布變化對內表層組織及硬度的影響。結果表明：在990℃熱處理后試樣內表層富氧α 層從邊部到基體內部顯微硬度呈現低- 高- 低的變化規律，在距邊部約55μm 處達到***大值449HV1。內表層顯微硬度的變化是由于氧化作用而導致內表層合金元素分布變化和氧原子的富集引起的。孫坤等研究 4種典型組織TC6 鈦合金試樣在高應變率加載條件（1×103s-1）下的動態力學行為。結果表明：不同組織TC6 鈦合金的流變應力隨應變?cè)黾涌焖僭黾印?/span>

TC17 鈦合金是一種富β 穩定元素的過渡型兩相鈦合金，該合金在中溫（300~450℃）具有抗蠕變性能高，淬透性好、斷裂韌度高等優點，廣泛用于制造航空發動機風扇盤、壓氣機盤。作為兩相鈦合金，TC17 可以通過熱處理調整其顯微組織，進而提高綜合力學性能，其標準熱處理工藝為：（840℃，1hAC）+（800 ℃，4hWQ）+（630 ℃，8hACTC4）。孫曉敏等研究激光熔化沉積TC17 鈦合金原態及固溶時效后的顯微組織。結果表明：當固溶溫度從 800℃升高到835℃時，初生α 相體積分?jǐn)?shù)由 53% 減少到34%，時效后相片層顯著增粗，寬 0.7~0.8μm，次生α 相含量伴隨固溶溫度升高逐漸增多。TC19鈦合金是20 世紀美國開發的一種富β的α+β 型鈦合金，是在Ti-6242 合金（Ti-6Al-2Sn-4Zr-2Mo） 基礎上發展而來，是一種高強度高韌性鈦合金。與Ti-6242 合金相比，TC19 鈦合金提高M(jìn)o 含量，使室溫和高溫拉伸性能得到改善。而Sn 和Zr 的加入，使該合金的相變行為變得非常緩慢 。朱寶輝等研究不同鍛造工藝制備的TC19 鈦合金棒材。結果表明：常規鍛造工藝和高- 低-高鍛造工藝均可用來鍛造TCl9 合金棒材，但采用高- 低- 高鍛造工藝得到的棒材的力學性能優于常規鍛造工藝。

TC21 合金是我國自行研制的具有獨立知識產權的新型兩相高強韌鈦合金，在航空、航天領域作為重要的結構材料使用。人們對該合金的冷卻速度、熱處理和組織性能的關系先后展開了較多研究。王義紅等提出：當冷卻速率大于122e/s 時，β 相轉變形成正交馬氏體，冷卻速率介于 122~3℃ /s 之間時，發生塊狀轉變，冷卻速率繼續降低，相變由擴散控制，形成兩種不同形貌的魏氏體片層。宋穎剛等的研究結果表明：

TC21 鈦合金表面經噴丸強化后，在表層形成一個彈塑性變形層。強化過程中由于密排六方晶體的基面、柱面和錐面滑移系的開動造成位錯密度升高，A 相中位錯形貌呈現網狀；強化前納米壓痕硬度為3.2GPa，強化后為6.7GPa，提高1 倍以上。在強化層內形成很高的宏觀殘余壓應力，并且表現為由表面向里逐漸減少的梯度變化。強化層深度達到370μm。宮旭輝等研究TC21 鈦合金的高溫動態拉伸力學行為。結果表明：當應變速率為0.001 和0.05s-1 的屈服應力- 溫度曲線存在轉折點，且轉折點溫度隨應變速率的增大而升高；當溫度低于轉折點溫度時，相同氧含量的TC21鈦合金和多晶純鈦的屈服應力具有相似的溫度相關性。曲恒磊等對TC21 鈦合金進行應變速率為 0.01~50s-1、溫度為973~1373K 的壓縮試驗后得出結論，在試樣的不同部位存在變形組織的不均勻現象，該合金在不同溫度區域變形時分別發生重結晶和動態再結晶。重結晶導致晶粒粗化（ 尺寸約100~200μm）。

而動態再結晶導致晶粒細化（***小尺寸為1~2μm）。

以上幾種合金為常規航空發動機用鈦合金，其使用溫度均在 650 ℃以下。

目前實用性能耐熱鈦合金是Ti1100 和IMI834，它們已經分別應用于EJ2000 和55-712 改型發動機。由于“鈦火”事故的出現，阻燃鈦合金越來越受到人們的關注。美、俄等國進行了阻燃性能良好新型鈦合金的研制。由美國普惠公司研制的高強阻燃鈦合金 Alloy C，已用作F119 發動機的矢量噴口零件，該合金的名義成分為T(mén)i-35V-15Cr（質量分?jǐn)?shù)，%），合金中含大量昂貴金屬釩，再加上Alloy-C 合金鑄錠熱變形工藝要采用一些專用設備，進一步提高了材料價格。***對成本較低的Ti-Cu 合金進行了研究， 并報導了BT25 和BT36 合金。中國科研工作者對前人的發動機用鈦合金研究工作進行過系統總結和中肯評價。

2.2 飛機機身用鈦合金

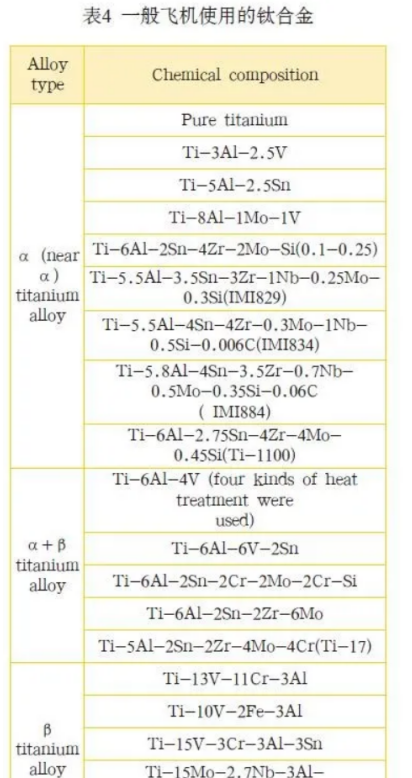

飛機發動機要求所用合金熱強度、比強度好，而機身則要求合金在中等溫度下具備強度好、耐腐蝕、質輕等優良特性。鈦合金能很好的達到這些要求，采用鈦合金做機身材料有以下5 方面優勢：1）替代鋼和鎳基高溫合金可大大降低飛機質量。高推重比讓鈦合金能夠替代強度稍好的鋼而用于飛機零部件中。2）能夠滿足飛機強度要求。

與鋁合金相比，60% 左右質量的鈦合金即可達到相同的強度。在使用溫度超過 130℃時，鈦合金能取代鋁合金，因?yàn)檫@一溫度是傳統鋁合金的極限適用溫度。3）耐腐蝕性良好。大部分飛機支撐機構在廚房、廁所下面，很容易產生腐蝕，鈦合金不需要表面防腐涂層或者鍍膜。4）與聚合物復合材料電化學相容性好。5）空間的***，替代鋼和鋁合金。因空間***而使用鈦合金的典型例子是波音747 的鈦合金起落架梁。這種梁是***大的鈦合金鍛件，盡管其他合金（比如7075 鋁合金）成本更低，但承載需要質量時，鋁合金起落架體積超出機翼范圍而不符合要求。鋼的強度足可以承載質量，但它會使飛機質量大大增加。圖2 所示是波音777 飛機機身使用材料示意圖 。在飛機機身中應用較廣泛的鈦合金有β-21S（Ti-15Mo-3Al-2.7Nb-0.2Si）、Ti-10-2-3（Ti-10V-2Fe-3Al）、Ti-15-3（Ti-15V-3Cr-3Al-3Sn）、Ti-3Al-8V-6Cr-4Mo-4Zr 等。BOYER 曾就鈦合金在機身的應用情況進行過總結，本文作者僅討論前兩種合金。

β-21S（Ti-15Mo-3Al-2.7Nb-0.25Si）合金是美國Timet 公司為國家航天飛機開發的，可制成帶材，具有抗氧化性，可作為復合材料來使用。

它具有較好的高溫特性，并比Ti-6-4具有更好的抗蠕變性能（ 一般β 合金在高溫環境下抗蠕變性并不好）。

β-21S 已被波音和P&W 用在瞬時650℃的高溫環境，它的持續工作溫度是480~565℃。β-21S 合金的突出優點在于它可以較好地抗高溫液壓機液體腐蝕。這種液壓機液體是一種少數能在航天環境下腐蝕鈦合金的物質，在超過130℃時會分解并形成一種含有機金屬的磷酸，會腐蝕鈦合金，更重要的是會使含有大量氫的發動機泵產生嚴重的脆裂。β-21S 是***一種能抵抗這種腐蝕劑的金屬 ，這是因?yàn)棣?21S 含有鉬和鈮，可用于引擎機艙和噴射引擎部位（原先使用鋼或鎳基合金）。此外，β-21S可減少質量，用于制造波音777 的3 種引擎（P&W4084，GE90 和Trent800）中的噴嘴、塞子、蒙皮和各種縱梁結構，這些可以為每架飛機減少質量74 kg。

Ti-10-2-3（Ti-10V-2Fe-3Al）是迄今為止應用***為廣泛的一種高強韌近β 鈦合金，***早也由美國Timet 公司在1971 年研制而成。它是一種為適應損傷容限性設計原則而產生的高結構效益、高可靠性和低成本的鍛造鈦合金，V 和Fe 為主要的β 穩定元素。為了提高合金的鍛造性能和斷裂韌性，F(xiàn)e 的含量低于2%，O 的含量***在 0.13% 以下。

該鍛件抗拉強度可達11901Mpa，用Ti-10-2-3 可為每架飛機減少質量270kg。

波音公司生產飛機時選擇高強度合金并***大限度減少質量，該鈦合金是波音777 中用量***大的β 鈦合金，該種飛機起落架幾乎全部由該合金制成，僅內、外氣缸和輪軸由4340M 制成（強度為1895MPa）。空客A380 的主起落架支柱也是采用的Ti-10-2-3 合金。該合金還具有很好的抗疲勞性能，還能消除用鋼時產生的應力腐蝕開裂。McDonnellDouglas 采用Ti-10-2-3（1105 MPa）制成貨艙門、引擎機艙、尾翼以及C-17運輸機的其他部分。Ti-10-2-3 在疲勞強度方面的優勢也使其廣泛應用于直升機。Bell，Westland，Sikorsky 和Eurocopter 等公司都采用Ti-10-2-3 合金做他們的轉子系統。

2.3 航空緊固件用鈦合金

不論軍民用飛機還是航天器上，除了金屬構件還有很多碳纖維復合材料。

鈦與碳纖維復合材料的電極電位相近，鈦合金又成為復合材料惟一的連接材料。因此，隨著先進軍民用飛機鈦合金和復合材料用量的不斷增加，對鈦合金緊固件的需求日益加大。鈦合金用作航空緊固件，至少具備以下4 點優勢：1）減重效果好。俄羅斯的一架伊爾-96 飛機用緊固件14.2 萬件，可減少質量近600kg。我國航空航天系統鈦合金緊固件的使用也有明顯的減重效果。飛機和航天器減少質量后，可以提高推力、增加射程、節省燃料、減少發射費用等。

2）鈦合金優異的耐腐蝕性能，尤其是它正電位與碳纖維復合材料匹配，可以有效防止緊固件發生電偶腐蝕。3）在飛機結構中，緊固件部位因溫度較高，不能采用鋁合金，只能使用鈦合金。4）鈦具有良好彈性和無磁，對于防止緊固螺栓的松動和防磁場干擾至關重要。

現代飛機采用多種鈦合金緊固件主要有普通鈦螺栓、干涉螺栓、特種緊固件等。美國、法國等航空發 達 國 家，95% 以 上 的 鈦 合 金 緊 固 件 都 采用Ti-6Al-4V（TC4）材料制造。除此之外，還有TB2、β III、Ti-44.5、Ti-15-3（TB5）、TB8 和TB3，其典型性能參數如表7 所列。

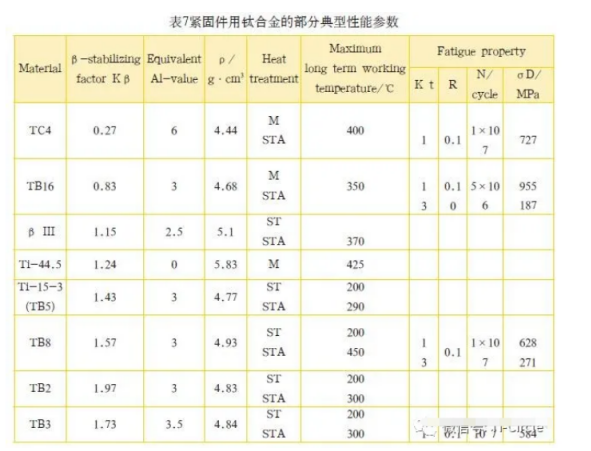

Ti-6Al-4V（TC4）合金β 穩定系數***低，為0.27。它的優點是密度***低，強度和疲勞性能良好，合金成分簡單，半成品成本***低。但由于室溫塑性沒有達到足夠高，所以加工緊固件時需要采用感應加熱進行熱鐓成形，以及真空固溶處理和時效處理加工成本較高。

TB2、TB3、TB8 和TB16 為亞穩型β 鈦合金，β 穩定系數均比合金高，缺點是密度較高，強度雖與Ti-6Al-4V 相當，但疲勞性能不如 Ti-6Al-4V，而且成分復雜，半成品成本高。由于同樣需要進行真空時效處理，所以成品緊固件的成本還要高于Ti-6Al-4V。

三、存在的問題與前景展望

鈦是一種性能優異而又儲量豐富的金屬，有“現代金屬”的美稱，經過半個世紀的發展，鈦合金制備技術和應用研究都取得了很大進展，在航空領域中尤其得到廣泛的應用。但存在的一些問題也逐漸暴露出來，航空用鈦合金進一步發展面臨著不小的挑戰，主要表現在以下3 個方面：

（1） 用量方面。不論是軍民用飛機或航空器中，鈦合金用量高低直接反應出一個國家的航空水平。目前航空發動機鈦用量都較低，要進一步提高至 50%左右，其難度仍相當大。

（2） 性能方面。與其他航空結構材料一樣，高性能是要求具有良好的性能匹配，即必須綜合考慮其力學性能、物理性能、化學性能、工藝性能和缺陷的可控性。現有的鈦合金在600℃以上，蠕變抗力和高溫抗氧化性的急劇下降是***鈦合金擴大應用的兩大主要障礙。

本文作者認為，在整個航空鈦合金技術發展和應用過程中，新的制造技術將會是開發和研究的重點，如超塑成形等近凈型加工、粉末冶金成型法等。

（3） 成本方面。目前人們?cè)诮档统杀竞娇这伜辖鸱矫骐m然取得了一些成就，但仍有許多領域有待研究和開發。以阻燃鈦合金為例，美國發明的Alloy-C 雖然具有優良的阻燃特性和高溫力學性能，但由于它需要添加大量昂貴的V 和較差的可鍛性而導致價格很高，因此只有在F119 發動機中正式應用。

由于管理和技術落后等原因，國內鈦合金產品價格在國際上競爭力差，在國內不利于進一步擴大應用。因此，首先必須認真研討降低鈦產品成本的途徑，確定近、中、長期發展規劃。其次，我國應建立自己的鈦合金體系，確保每一用途有多種合金備選，逐步擺脫航空關鍵材料對國外的長期依賴，形成主干材料或通用材料，從根本上為實現低成本制造奠定基礎。***后，用價格較低的元素取代貴的合金元素，通過工藝途徑降低鈦合金零部件的成本，是今后鈦合金研究工作中的重要課題。

綜上所述，鈦合金推重比大、韌性高、強度和可焊接性好，是一種綜合性能優良的航空材料。在過去幾十年中，航空用鈦合金的合金化理論、綜合強韌化技術和熱處理工藝均得到了很大發展。目前，鈦合金的研究主要集中在高溫下熱穩定性、蠕變抗力和低成本的鈦合金設計及制造工藝等方面。隨著研究的深入，將以航空高端應用帶動鈦合金低成本加工的技術進步，從而在根本上突破制約航空用鈦合金用量和應用水平提升的成本瓶頸。全鈦制造的飛機也許在不遠的將來即會成為現實。
