摘要：在無氧銅 (TU1)深孔鉆削中，斷屑、排屑一直是加工中的難點。為解決這一問題，采用正交實驗設計方法進行無氧銅?18 mm 深孔鉆削試驗，研究斷屑槽、主軸轉速和冷卻液流量對切屑形態的影響規律。通過分析發現，斷屑槽的大小是影響斷屑的主要因素，主軸轉速和冷卻液流量影響相對較小；無氧銅深孔鉆削的***佳工藝參數為鉆頭斷屑槽R=0.9 mm，主軸轉速n=255 r/min，冷卻液流量Q=90 L/min。

關鍵詞：無氧銅；深孔；鉆削；斷屑槽

一、引言

隨著科技水平和工業技術的不斷提高，無氧銅材料以其純度高、導電、導熱性能良好等優越的電學性能，在航空、航天、兵器以及原子能等工業領域得到了廣泛應用[1]。同時，無氧銅具有硬度低、塑性變形大、彈性模量小、熱膨脹系數大等特點[2]，導致無氧銅在加工過程中一直存在難以有效斷屑等難題，如何解決無氧銅機械加工過程中斷屑困難的問題是首要任務。無氧銅的深孔加工相對于其他加工方法更加困難，主要由于加工過程中產生的切削熱不易散去，易造成刀具發生粘接磨損。其***大的加工難點是無法實現有效地?cái)嘈迹斐啥滦迹瑢?dǎo)致深孔鉆崩壞扭斷，嚴重影響內孔加工質量。常用的深孔加工方法中，槍鉆鉆桿截面呈 V型，排屑通道狹窄，且加工過程中鉆桿高速旋轉，雖然內孔表面質量較高，但對于長徑比較大的孔很難保證直線度[3]。相比之下，BTA 內排屑深孔鉆排屑空間更大且孔的長度對加工影響較小，故本次試驗選用BTA系統。

目前，國內外對無氧銅的機械加工做了很多研究。X.Ding 等[4]對無氧銅進行微刀具切削試驗，研究發現，在較高的切削深度下，前刀面的局部應力在坡口邊緣發生材料變形和堆積，采用減少交叉進給的切削策略，可以提高微工具的切削性能，獲得恒定的切削力，減小毛刺尺寸，提高被加工表面的粗糙度。劉闖[5]通過進行無氧銅微細切削加工仿真和試6]通過進行無氧銅微細銑削銑槽試驗，研究不同切削參數對表面粗糙度的影響。以上對無氧銅的研究主要是針對車、銑加工，而對無氧銅的深孔鉆削加工研究較少。

因此，本文通過對無氧銅進行BTA深孔鉆削試驗，研究和分析加工過程中斷屑槽、主軸轉速、冷卻液流量對切屑形態變化的影響[7]，分析得出無氧銅內排屑深孔鉆加工***佳工藝參數。

1 深孔鉆削試驗

1.1 試驗條件工件采用銅鈮復合棒，中間材質為無氧銅（TU1），工件外形尺寸直徑為 ?52 mm，長度為 1 500 mm。材料具體特性如表1所示[8-9]。

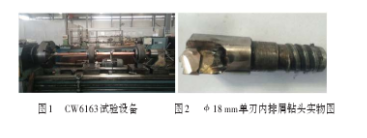

設備使用CW6163改造深孔鉆鏜床，鉆桿長度為2 000 mm，***大鉆削深度為 1 500 mm，使用四爪卡盤裝夾，切削液選用乳化液，試驗設備如圖1所示。在加工過程中采用工件旋轉，刀具進給的鉆削方式。試驗鉆頭選用 ?18 mm 單刃內排屑鉆表1 無氧銅材料屬性圖1 CW6163試驗設備 圖2?18 mm 單刃內排屑鉆

頭實物圖項目導熱系數 /(W·(m·K)-1)密度 /(g·cm-3)彈性模量 /GPa數值4018.9110項目泊松比軟態硬度硬態硬度數值0.34HBS40HBS121··191頭，刀齒材料選用YG8[9]，刀齒與刀體采用焊接式連接。試驗鉆頭實物如圖2所示，鉆頭幾何參數如表2所示[10-11]。

1.2 試驗方法

試驗采用正交實驗設計方法，研究無氧銅加工過程中斷屑槽 R、主軸轉速 n、冷卻液流速Q(mào)3個參數對切屑形態的影響規律。如表3所示，根據無氧銅材料的性能以及相關研究將因素設置成不同的3個水平，已加工工件內孔如圖3所示。

二、試驗結果與分析

表 4 為無氧銅深孔鉆削試驗及切屑測量情況表，按照L9（33） 正交實驗表進行9組深孔鉆削試驗，觀察每次試驗的切屑形態，對加工過程中切屑形態的變化進行統計比較。深孔加工中切屑卷曲的形狀、切屑的長短寬度都直接影響排屑情況，當切削容積系數 R＜50 時可以順利排屑。試驗采用單刃內排屑深孔鉆頭，切屑的寬度通過分屑槽的寬度來確定。為了更好的排屑效果，根據鉆頭直徑的大小，一般磨1～3 個分屑槽。切屑的長度通常根據主軸轉速和斷屑槽 R 的大小而變化。通過試驗得出斷屑槽、主軸轉速和冷卻液流量對無氧銅鉆削試驗中排屑的影響。

（1）斷屑槽R。斷屑槽尺寸對鉆削過程中斷屑的影響***為明顯。當斷屑槽R=0.6 mm時，材料塑性較大，無法斷屑，造成鉆桿堵屑，試驗無法加工；當斷屑槽R=1.2 mm時，切屑較長且不規律，無法進行有效地?cái)嘈迹壹庸み^(guò)程中鉆桿振動，經常造成堵屑，堵屑后造成刀具承受較大應力，導致刀具損壞，如圖 4 （a）、4 （b） 所示。斷屑槽 R=0.9 mm 時，

得到的切屑為 1～2 mm，可以順利從鉆桿中排出，符合試驗要求，如圖4 （c） 所示。

（2）主軸轉速。深孔加工鉆削過程中，隨著轉速的增加，切削溫度升高，材料塑性進一步增大，材料斷裂應變?cè)龃螅行几y實現折斷；且鉆桿內部排屑空間小，切屑較多，轉速過快時會造成切屑在排屑空間中擠壓、堆積，造成堵屑。在斷屑槽 R＝0.9 mm 可以順利斷屑的情況下，轉速達到n=335 r/min 時，就會出現擠壓塊狀切屑，這種切屑的出現極有可能導致加工中出現堵屑，如圖4 （d） 所示。

（3）冷卻液流量。冷卻液的作用主要是吸收所產生的切削熱與為切屑的排出提供動力。冷卻液流量對斷屑的作用很小，較大的流量可以對未斷的切屑產生沖擊，為排屑提供較大的動力，降低切屑在排出過程中堆積的可能性。但是由于鉆桿空間有限，流量過大勢必會對加工系統的密封性提出更高的要求。

三、結束語

本文通過正交實驗設計方法對無氧銅 （TU1） 進行深孔鉆削試驗研究，分析斷屑槽R、主軸轉速n和冷卻液流量Q對切屑形態的影響。得出以下結論：

（1）在無氧銅深孔鉆削加工過程中，斷屑槽 R 的大小對斷屑起到了重要作用，主軸轉速n影響次之，冷卻液流量Q影響***小。

（2）***佳無氧銅深孔鉆削加工參數：斷屑槽 R=0.9 mm，主軸轉速n=255 r/min，冷卻液流量Q=90 L/min。
